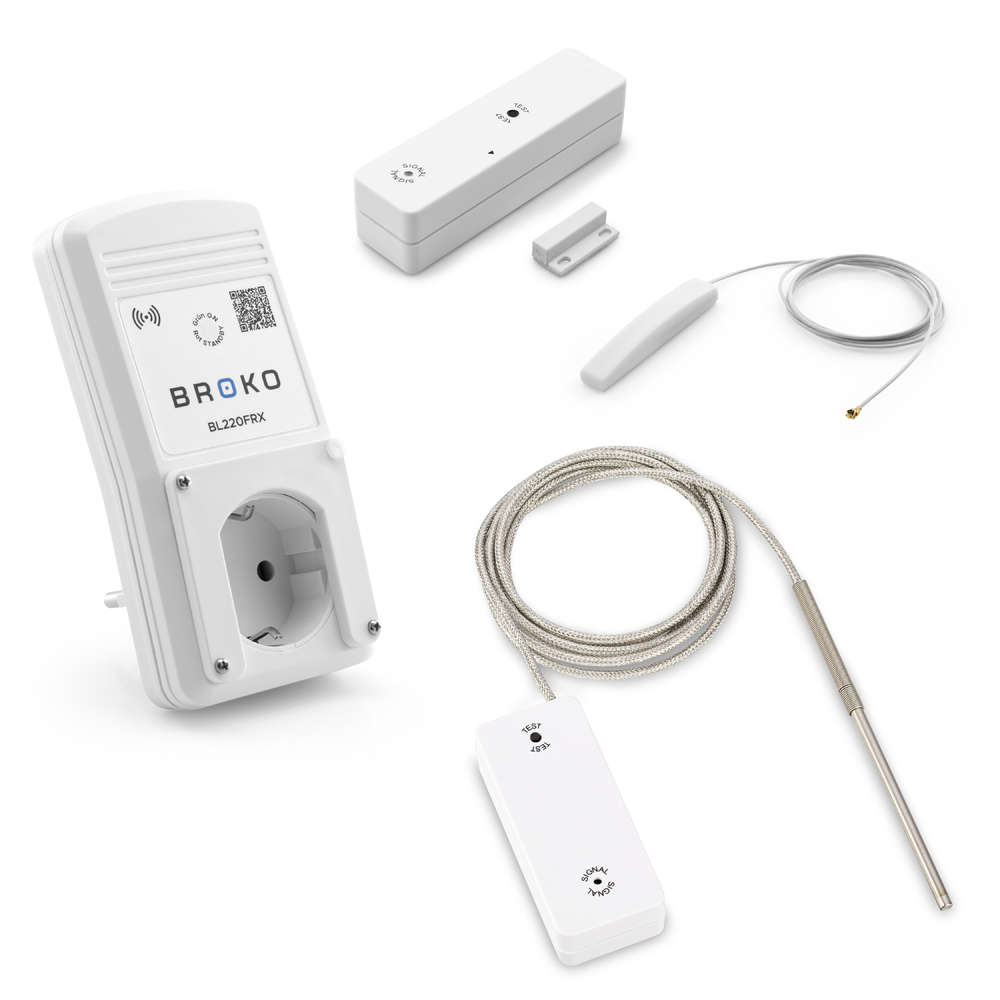

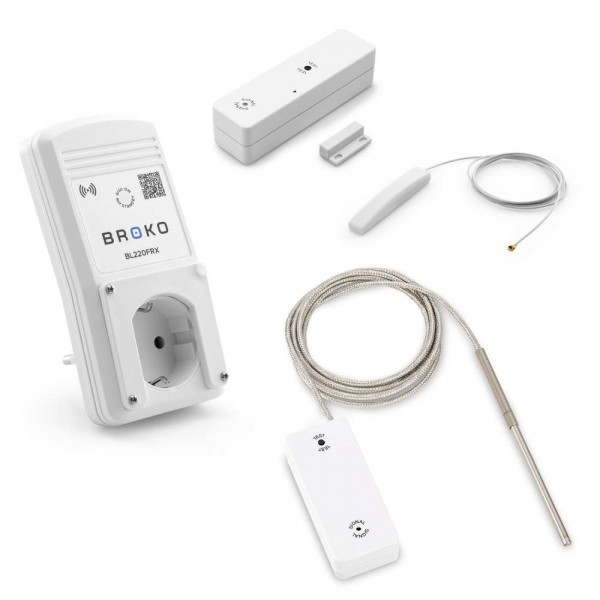

BL220FAT-System – inkl. BL220FARX, BL220FTX, BL220TEMP

Dieses System ist eine Kombination der vom DIBt zugelassenen Komponenten Funk-Sicherheitsschalter BL220FARX (Empfänger), Fenster-Funksender BL220FTX und eines Funk-Temperatursensors BL220TEMP. Diese Kombination bietet nicht nur optimale Sicherheit, sondern auch angenehmen Komfort. Denn die Dunstabzugshaube kann entweder vom Fensterkontaktschalter oder vom Temperaturfühler Freischaltsignale empfangen und auswerten. Wird der Ofen nicht benutzt, was der Temperaturfühler über die Abgastemperatur im Rauchrohr feststellen kann (diese muss kleiner als 40°C sein), muss das Fenster nicht extra geöffnet werden, um die Dunstabzugshaube benutzen zu können.

Ist die gemessene Temperatur im Rauchrohr des Ofens jedoch größer als 40°C, wird das Senden der Freischaltsignale des BL220TEMP abgebrochen. Um die Dunstabzugshaube wieder benutzen zu können, muss dann das Fenster geöffnet werden, damit dieser wiederum Freischaltsignale sendet.

Mit dieser Funktionsweise kann die Abluftanlage in Zeiten, in denen der Ofen nicht benutzt wird, immer unabhängig vom geöffnetem Fenster in Betrieb genommen werden. Die Kombination aus Empfänger, Fenstersender und Temperaturfühler bietet in dieser Hinsicht also eine äußerst komfortable Lösung, die zusätzlich auch noch hilft Energie zu sparen, indem das Fenster nie unnötigerweise geöffnet werden muss, sodass Wärme im Raum bleibt.

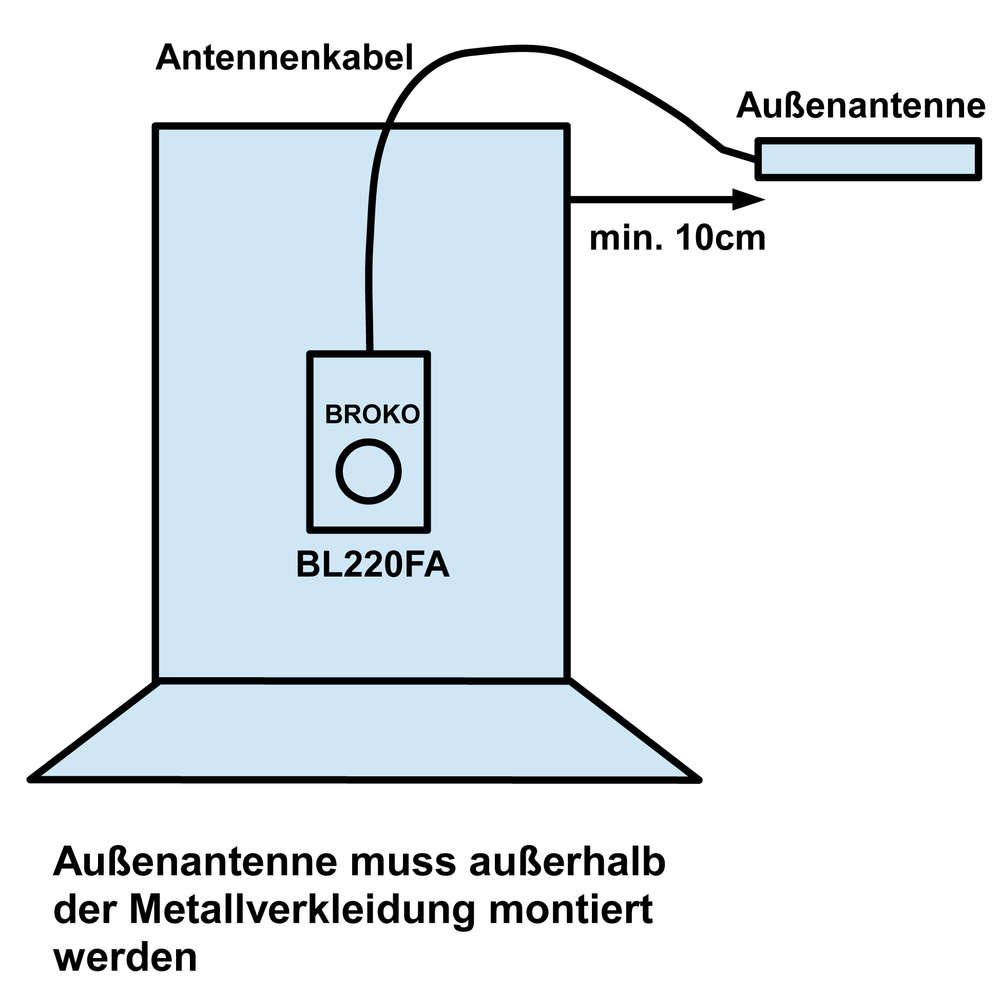

Anders als der Empfänger des BL220FT-SYSTEM besitzt der des BL220FAT-SYSTEM eine Außenantenne, sodass der Empfänger auch hinter der Metallverkleidung der Dunstabzugshaube montiert werden kann. Um eine einwandfreie Funktion sicher zu stellen, muss dabei die im weißen Gehäuse eingegossene Außenantenne immer aus der Verkleidung der Dunstabzugshaube herausgeführt werden. So können die Funksignale des Senders störungsfrei empfangen werden.

Eine typische Anwendung des BL220FA ist bei sog. Turm- oder Inselhauben, wo der Abluftschalter hinter einer Verkleidung aus Edelstahl montiert wird. Diese Metallverkleidung schirmt die interne Antenne des BL220F ab (Faradayscher-Käfig-Effekt), die somit keine Funksignale mehr empfangen kann. Die durch ein 1000mm langes und 1,3mm starkes Koaxkabel verbundene Antenne des BL220FA bietet hierbei Abhilfe. Die Antenne kann damit nämlich aus der Verkleidung herausgeführt und außerhalb der Metallverkleidung, z.B. an der Decke, angebracht werden.
Achtung: die Antenne darf nicht außen an der Metallverkleidung montiert werden!

Technische Daten:

Funk-Sicherheitsschalter BL220FARX- Empfänger:

• Stromversorgung: 230 V AC / 50Hz
• Leistungsaufnahme: 3W
• Schaltleistung: 230 V AC, 6 A, 1150W, 1pol.
• Abmessungen: 135 x 65 x 75 (L x B x H)
• Gewicht: ca. 350g
• Schutzklasse I, Schutzart: IP20
• Material: ABS

Fenster-Funksender BL220FTX:

• Sendefrequenz: 868 MHz
• Gehäuse: 90 x 40 x 25 (L x B x H)
• Betriebsspannung: 3V (2 x AAA Batterie)

Funk-Temperatursensor BL220TEMP:

• Temperaturfühler: Pt1000, Kabellänge 2m (bei Bedarf verlängerbar) – bei zu großem Abstand zum Empfänger und/oder Trennwand-Klemmanschluss!
• Temp.-Bereich: -50 bis 500°C
• Funk-Sender-Frequenz: 868 MHz
• Betriebsspannung: 3V

Achtung:

Altgeräte mit Produktionsende 2018 haben eine Sendefrequenz von 2,4 GHz und sind somit nicht mehr Kompatibel mit neueren BROKO-Produkten.
