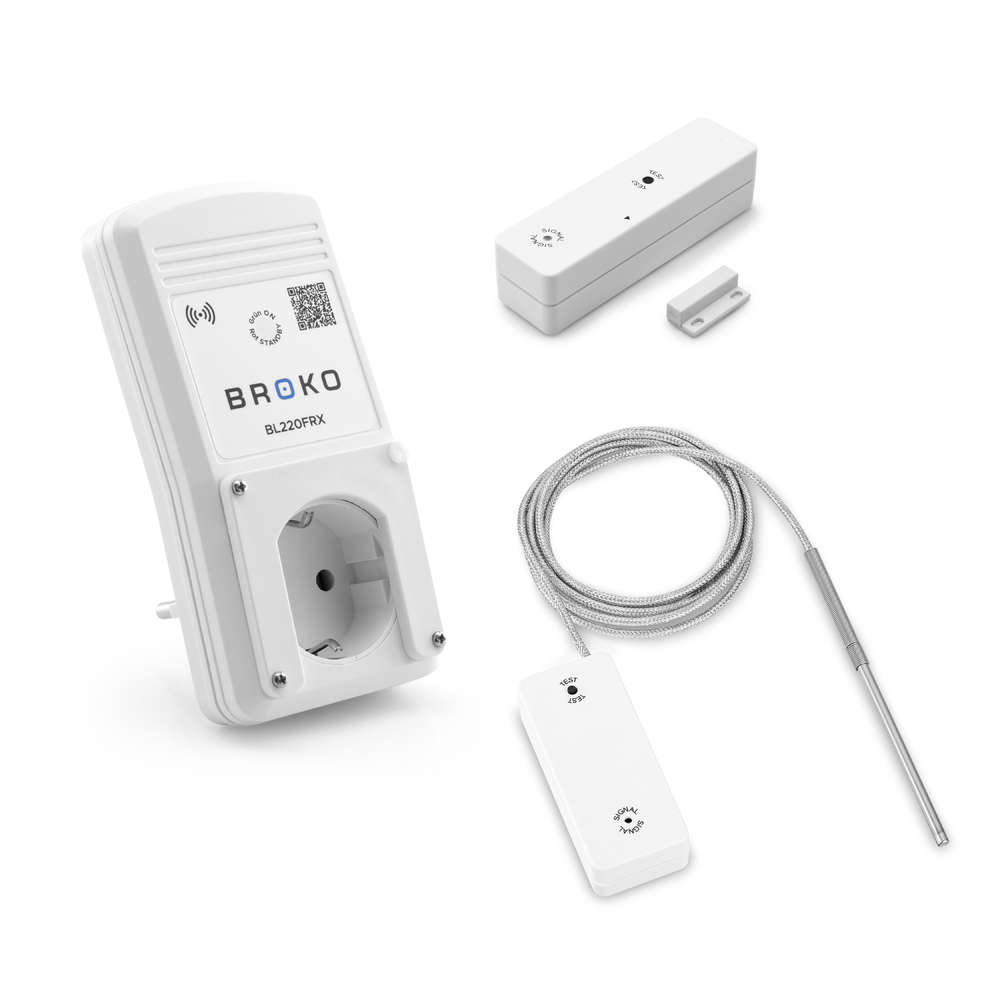

BL220FT (SG)-System – inkl. BL220FRX, BL220FTX, BL220TEMP

Dieses System ist eine Kombination der vom DIBt zugelassenen Komponenten Funk-Sicherheitsschalter BL220FRX (Empfänger), Fenster-Funksender BL220FTX und eines Funk-Temperatursensors BL220TEMP. Diese Kombination bietet nicht nur optimale Sicherheit, sondern auch angenehmen Komfort. Denn die Dunstabzugshaube kann entweder vom Fensterkontaktschalter oder vom Temperaturfühler Freischaltsignale empfangen und auswerten. Wird der Ofen nicht benutzt, was der Temperaturfühler über die Abgastemperatur im Rauchrohr feststellen kann (diese muss kleiner als 40°C sein), muss das Fenster nicht extra geöffnet werden, um die Dunstabzugshaube benutzen zu können.

Ist die gemessene Temperatur im Rauchrohr des Ofens jedoch größer als 40°C, wird das Senden der Freischaltsignale des BL220TEMP abgebrochen. Um die Dunstabzugshaube wieder benutzen zu können, muss dann das Fenster geöffnet werden, damit dieser wiederum Freischaltsignale sendet.

Mit dieser Funktionsweise kann die Abluftanlage in Zeiten, in denen der Ofen nicht benutzt wird, immer unabhängig vom geöffneten Fenster in Betrieb genommen werden. Die Kombination aus Empfänger, Fenstersender und Temperaturfühler bietet in dieser Hinsicht also eine äußerst komfortable Lösung, die zusätzlich auch noch hilft Energie zu sparen, indem das Fenster nie unnötigerweise geöffnet werden muss, sodass Wärme im Raum bleibt.

Der Empfänger in diesem System ist geeignet für den Einbau außerhalb der Dunstabzugshaube.

Achtung: wird der Empfänger nicht außerhalb der Dunstabzugshaube, sondern hinter einer Metallverkleidung montiert, können die Funksignale abgeschirmt werden (Faradayscher-Käfig-Effekt). In einem solchen Fall bringt das BL220FAT-System, dessen Sender eine externen Antenne hat, Abhilfe.

Technische Daten:

Funk-Sicherheitsschalter BL220FRX- Empfänger:

• Stromversorgung: 230 V AC / 50Hz
• Leistungsaufnahme: 3W
• Schaltleistung: 230 V AC, 6 A, 1150W, 1pol.
• Abmessungen: 135 x 65 x 75 (L x B x H)
• Gewicht: ca. 350g
• Schutzklasse I, Schutzart: IP20
• Material: ABS

Fenster-Funksender BL220FTX:

• Sendefrequenz: 868 MHz
• Gehäuse: 90 x 40 x 25 (L x B x H)
• Betriebsspannung: 3V (2 x AAA Batterie)

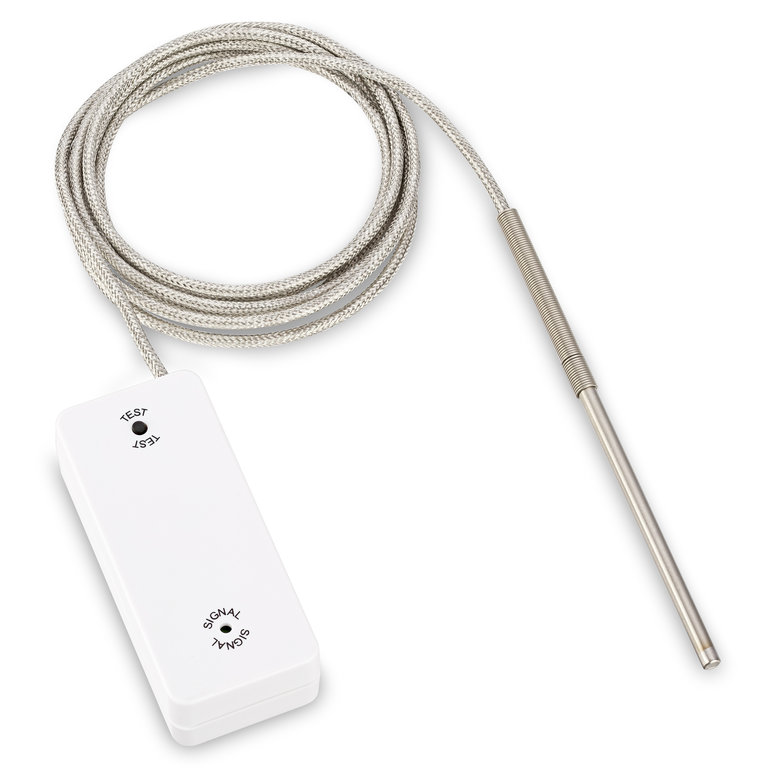

Funk-Temperatursensor BL220TEMP:

• Temperaturfühler: Pt1000, Kabellänge 2m (bei Bedarf verlängerbar) – bei zu großem Abstand zum Empfänger und/oder Trennwand-Klemmanschluss!
• Temp.-Bereich: -50 bis 500°C
• Funk-Sender-Frequenz: 868 MHz
• Betriebsspannung: 3V

Achtung:

Altgeräte mit Produktionsende 2018 haben eine Sendefrequenz von 2,4 GHz und sind somit nicht mehr Kompatibel mit neueren BROKO-Produkten.
